SZG系列內搪瓷雙錐回轉真空干燥機是我公司在結合國內外同類產品的技
術所開發的新一代干燥裝置，該機具有皮帶傳動、鏈條傳動兩級彈性連接裝置使設備運轉更平穩。特別設計的工裝，使兩軸的同心度更好。熱媒及真空系統采用旋轉接頭，使設備使用壽命更長。
1、由于在真空下干燥，在較低的溫度下有較高的干燥速率。比一般干燥設備速度提高2倍，節約能源，熱利用率高，特別適合熱敏性物料和易氧化物料的干燥。
2、封閉干燥，產品無漏損，不污染，適應強烈刺激，有毒害性物料的干燥。
3、物料在轉動中混合干燥，可將物料干燥至很低的含水量（≤0.5%），且均勻性好，適合不同物料的要求。
4、設備結構緊湊，占地面積小，操作簡便，減輕勞動強度，節省勞力。
本機適用于化工、制藥廠、食品等行業的粉狀、粒狀及纖維狀物料的濃縮、混合、干燥及需低溫干燥的物料，更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料干燥。
內搪瓷雙錐回轉真空干燥機是集混合、干燥于一體的動態真空干燥機，區別于靜態真空干燥機的方形、圓形真空干燥機更適用于有以下要求的物料干燥：
1．不能接受高溫的熱敏性物料
2．容易氧化，有危險的物料
3．需回收溶劑和有毒氣體的物料
4．要求殘留揮發物含量極低的物料
5．對結晶形狀有要求的物料。
SZG系列內搪瓷雙錐回轉真空干燥機蒸汽加熱、溶劑不回收工藝布置圖

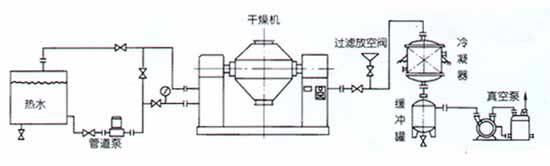

SZG系列內搪瓷雙錐回轉真空干燥機熱水加熱、溶劑回收工藝布置圖
|
罐 內 容 積 |
SZG
100 |
SZG
350 |
SZG
500 |
SZG
750 |
SZG
1000 |
SZG
1500 |
SZG
2000 |
SZG
3000 |
SZG
4500 |
|
裝 料 容 積 |
≤ 50 |
≤ 175 |
≤ 250 |
≤ 375 |
≤ 500 |
≤ 750 |
≤1000 |
≤1500 |
≤ 2250 |
|
轉 速 |
3-13 |
|
電 機 功 率 |
1.1 |
1.5 |
2.2 |
3 |
3 |
4 |
5.5 |
7.5 |
11 |
|
占 地 面 積 長 × 寬 |
2160 × 800 |
2260 × 800 |
2350 × 800 |
2560 × 1000 |
2860 × 1300 |
3060 × 1300 |
3760 × 1400 |
3760 × 1800 |
3960 × 2000 |
|
回 轉 高 度 |
1750 |
2100 |
2250 |
2490 |
2800 |
2940 |
2990 |
3330 |
4100 |
|
罐 內 設 計 壓 力 |
-0.1-0.15 |
|
夾 套 設 計 壓 力 |
≤0.3 |
|
工作溫度 |
罐內≤85 夾套≤140 |
|
用 冷 凝 器 時 ， 真 空 泵 型 號 ， 功 率 |
2X - 15A
2KW |
2X - 15A
2KW |
2X - 30A
3KW |
2X - 30A
3KW |
2X - 70A
5.5KW |
JZ JX 300 - 8
7KW |
JZ JX 300 - 4
9.5KW |
JZ JX 600 - 8
11KW |
JZ JX 600 - 4
20.5KW |
|
不 用 冷 凝 器 時 ， 真 空 泵型號 ，功 率 |
SK- 0.4
1.5KW |
SK- 0.4
1.5KW |
SK- 0.8
2.2KW |
SK- 2.7B
4KW |
SK- 2.7B
4KW |
SK- 3
5.5KW |
SK- 6
11KW |
SK- 6
11KW |
SK- 9
15KW |
|
重量 |
800 |
1100 |
1200 |
1500 |
2800 |
3300 |
3600 |
5200 |
6800 |
視頻集錦
SZG內搪瓷雙錐回轉真空干燥機
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
訂貨須知：
1．加熱分蒸氣、熱水、導熱油加熱三種方式；
2．訂貨時請注明物料所能承受的溫度或干燥機的使用溫度，以便本廠為您選擇或提供熱源；
3．干燥粘性物料時，本廠將在罐內特別設計“抄板”結構；
4．真空干燥系統中涉及的附件，我廠均可為用戶提供和安裝，請?jiān)谟嗀浿姓f(shuō)明；
5．本廠可對用戶提出的特殊要求設計、制造和安裝；
6．整體設備配套按需要加價。
