設備概述

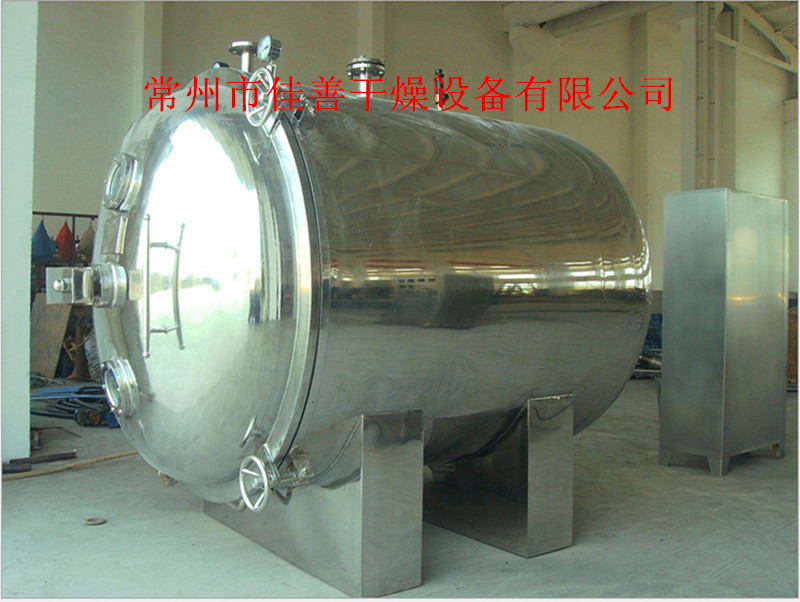

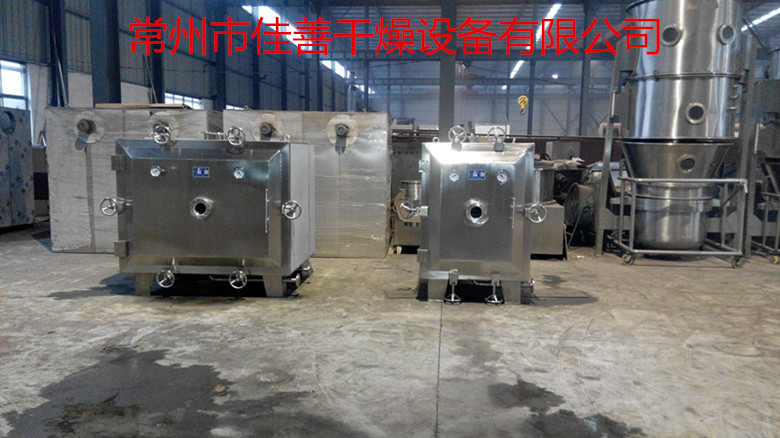

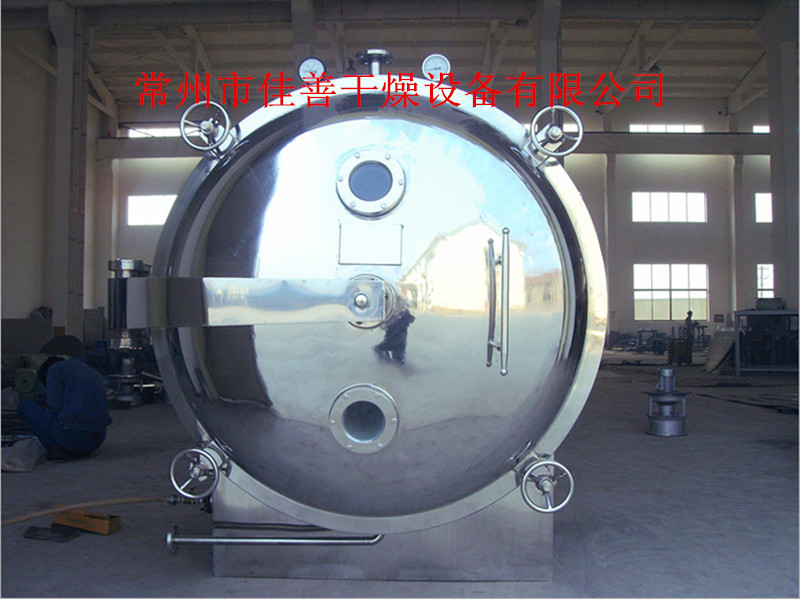

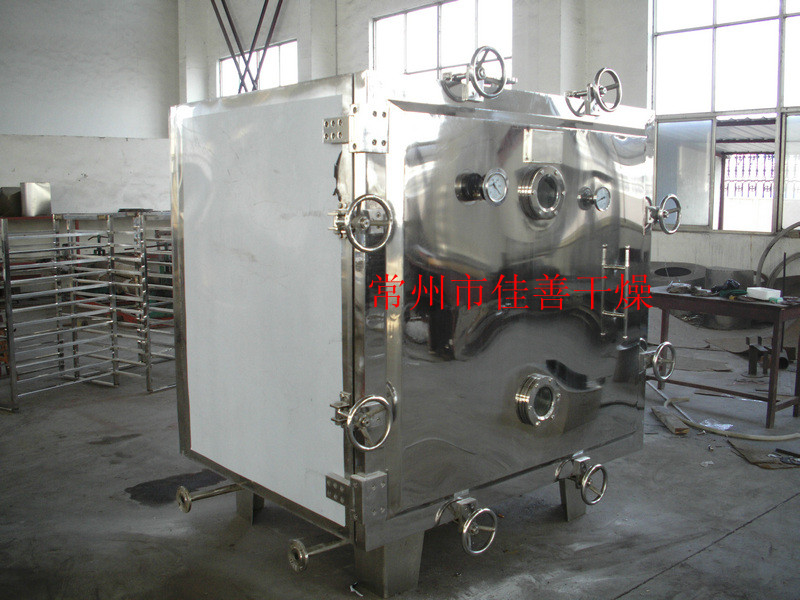

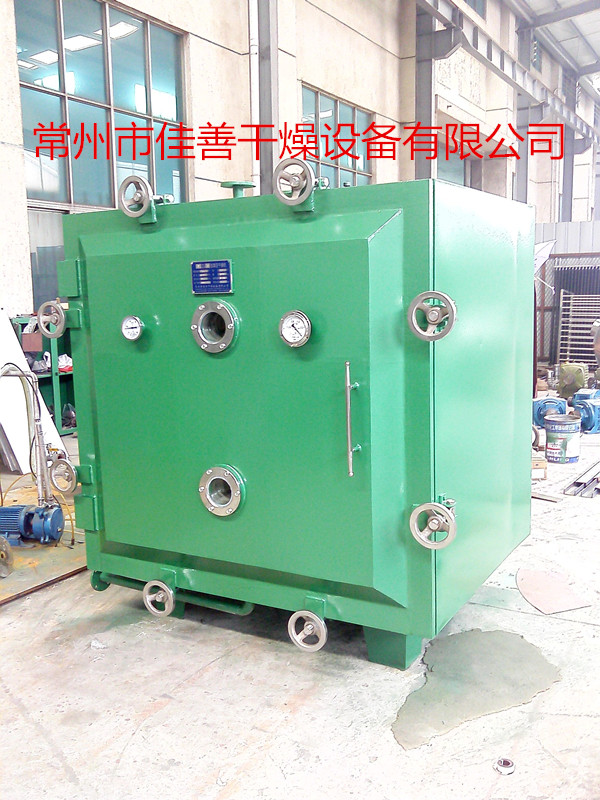

方形、圓筒靜態真空干燥機是將被干燥物料處于真空條件下進行加熱干燥。它利用真空泵進行抽氣抽濕，使工作室處于真空狀態，物料的干燥速率大大加快，同時也節省了能源。
真空干燥機分為靜態干燥機和動態干燥機。YZG圓筒形、FZG方形真空干燥機屬于靜態式真空干燥機，SZG雙錐回轉真空干燥機屬于動態干燥機。物料在靜態干燥機內干燥時，物料處于靜止?fàn)顟B(tài)，形體不會損壞，干燥前還可進行消毒處理；物料在動態干燥機內干燥時不停地翻動，干燥更均勻、充分。
真空狀態下物料溶劑的沸點降低，所以適用于干燥不穩定或熱敏性物料；真空干燥機有良好的密封性，所以又適用于干燥需回收溶劑和含強烈刺激、有毒氣體的物料。
真空干燥機已廣泛應用于制藥、化工食品、染料等行業，空氣符合藥品管理規范“GMP”要求。
主要特點
1真空干燥箱內外壁均為不銹鋼制造，內壁四周均用圓弧過渡:，為防冷凝水析出，中間有80mm保溫層；

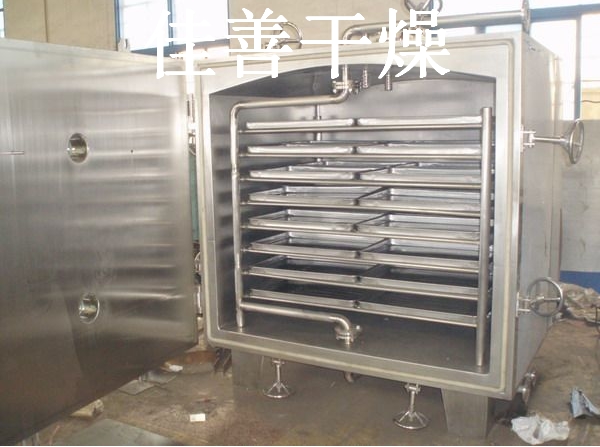

2加熱排管為φ18×2不銹鋼管，放置640x460x45標準烘盤;
3干燥箱頂部為圓弧形拱頂，能防止有冷凝水產生時，不掉落于烘盤內；
4干燥箱底部設有排污閥，能快速排盡箱內的污水；
5箱體上設有蒸汽滅菌口，打開閥門，能對箱體內部進行滅菌消毒處理；
6加熱排管布局科學合理，基本杜絕了箱體內的上下溫度差；
7獨特的門鉸鏈設計，開啟輕便靈活，密封穩定；
8烘門拉手，視鏡座，手輪均為不銹鋼制作；
9箱體上設有安全閥，視鏡，使操作更加簡單，安全。
結構示意圖
技術參數：
|
名稱\規格 |
YZG-600 |
YZG-800 |
ZG-1000 |
YZG-1400A |
FZG-15 |
|
箱內尺寸 (mm) |
φ600x976 |
φ800x1247 |
φ1000x1527 |
φ1400x2054 |
φ1500x1400x1220 |
|
干燥箱外形尺寸 (mm) |
1135x810
x1020 |
1700x1040
x1335 |
1693x1190
x1500 |
2386x1675
x1920 |
1513x1924
x2060 |
|
烘架層數 |
4 |
4 |
6 |
8 |
8 |
|
層間距離 (mm) |
81 |
82 |
102 |
102 |
122 |
|
烘盤尺寸 |
310x600x45 |
460x640x45 |
500x410x45 |
460x640x45 |
460x640x45 |
|
烘盤數 |
4 |
8 |
12 |
32 |
32 |
|
烘架管內使用壓力(MPa) |
≤0.784 |
≤0.784 |
≤0.784 |
≤0.784 |
≤0.784 |
|
烘架使用溫度(℃) |
-35-150 |
-35-150 |
-35-150 |
-35-150 |
-35-150 |
|
箱內空載真空度 (Pa) |
1333(10托) |
1333 |
1333 |
1333 |
1333 |
|
在 -0.1Mpa，加熱溫度 110℃時，水的汽化率(kg/m2xh) |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
|
用冷凝器時，真空泵型號、功率 (kw) |
2x-15
2KW |
2x-30A
3KW |
2x-30A
3KW |
2x-70A 5.5KW |
2x-70A
5.5KW |
|
不用冷凝器時，真空泵型號、功率 (kw) |
SZ-2
4KW |
SK-3 5.5KW |
JSJZ-70
7KW |
JZJS-70
7KW |
JZJS-70
7KW |
|
干燥箱重量 |
250 |
600 <, /P,> |
800 |
1400 |
2100 |
注：SZ水環式真空泵可與機械增壓泵聯用，以提高真空度。
訂貨須知：
1.訂貨時請根據干燥物料的物性、初含水率、終含水率、溫度、真空度、干燥量、干燥時間等因素選擇合適的真空干燥器。同一種型號的真空干燥機中分別有蒸氣、熱水、導熱油、電加熱四種加熱方式。例如為了增加干燥量，可適當增加烘架層數，請及時向我廠提出。
2.是使用說明書上述及的真空干燥系統中的附件，我廠均可為用戶提供和安裝、請?jiān)谟嗀洉r(shí)說明。
3.本廠可對用戶提出的真空干燥系統中的特殊要求提供設計、制造與安裝。
4.本廠設備對用戶實行三保，一切配件，長期提供，敬請用戶放心。
