工作原理：
MC系列脈沖布筒濾塵器工作時含塵氣流從進氣口進入下箱體后，部分沉降，輕微粉塵浮動時 被濾袋阻留，凈化空氣透過濾袋，經文氏管進入上箱體，從出氣 口排出。積附在濾袋外壁的粉塵不斷增加，當阻力在限定（一般 為80-120毫米水柱）的范圍內，就要清除積附在濾袋外壁的粉塵， 清灰是由控制儀定期順序觸發各控制閥，開啟脈沖閥，使氣包內 的壓縮空氣由噴吹管孔噴出(一次風）通過文氏管誘導數倍于一次風的周圍空氣（二次風)進入 濾袋，使濾袋在一瞬間急劇膨脹并伴隨著氣流的反向作用，被抖落的粉塵落入灰門經排灰閥排 出機體。
應用范圍：
MC系列脈沖布筒濾塵器 廣泛應用于冶金、鑄造、礦山、化工醫藥、飼料、建樹、糧食加工等行業的通風除塵和粉塵回收。

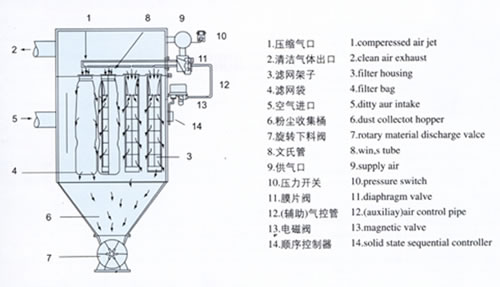

結構示意圖:
技術參數：
| 參數\型號 |
MC24 |
MC36 |
MC48 |
MC60 |
MC72 |
MC84 |
MC96 |
MC120 |
| 過濾面積(m2) |
18 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
| 濾袋數量（只） |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
| 過濾風速（m/min） |
2-4 |
| 過濾風量（m3/min） |
2160-4300 |
3250-6480 |
4320-8630 |
5400-10800 |
6450-12900 |
7500-15100 |
8650-17300 |
10800 -20800 |
| ****外形尺寸mm |
長 |
1025 |
1425 |
1820 |
2225 |
2625 |
3025 |
3585 |
4385 |
| 寬x高 |
1678x3660 |
| 清灰裝置 |
脈沖閥數量 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
| 壓縮空氣耗量m3/min |
0.07-0.03 |
0.11-0.40 |
0.15-0.50 |
0.18-0.60 |
0.22-0.60 |
0.25-0.90 |
0.29-0.90 |
0.37-0.90 |
| 壓縮空氣壓力kg/cm3 |
0.5-0.8 |
